KS Ropam 350 PC Touch

Optimisez les processus de travail – augmentez la productivité

La KS Ropam 350 PC Touch, entièrement pilotée par PC est spécifiquement conçue pour agencer de manière plus efficace les {...}

La KS Ropam 350 PC Touch, entièrement pilotée par PC est spécifiquement conçue pour agencer de manière plus efficace les processus de fabrication et réduire les coûts de production. Elle enfile automatiquement des profilés de volets roulants de longueur jusqu’à 6.500 mm, coupe les lames à longueur, les agrafe et enroule le tablier fini.
En option, il est possible d’usiner des longueurs de profilés jusqu’à 12.000 m. En cas d’utilisation à sa capacité maximale, la KS Ropam 350 PC-Touch confectionne plus de 300 m² de profilés de volets roulants par poste à une vitesse maximale d’enfilage des lames de
220 m/min. Il est possible de réaliser environ 3.200 m² de tabliers ou env. 64.000 agrafages sans changer le rouleau de fil.

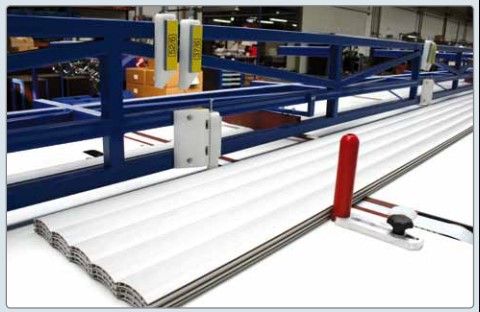

Au début du processus de fabrication les profilés de volets roulants sont positionnés individuellement ou par nappes (de 3, 4 ou 5 lames) sur la table d’alimentation. Le chargeur automatique accélère considérablement le processus de fabrication et permet d’optimiser le poste de travail.
La machine enfile une lame après l’autre et les pousse contre une butée de largeur, qui s’est réglée au préalable sur la cote du tablier à fabriquer.
Ensuite est effectué le débit, puis l’agrafage des lames individuelles.
Des lames de scie hautement performantes avec commande de précision coupent simultanément le profilé à longueur et font la rainure d’agrafage.
Un fil en acier inoxydable agrafe les lames PVC individuelles entre-elles.
Ensuite le tablier fini s’enroule automatiquement grâce à un dispositif spécial. L’extension de la machine avec une unité de perçage et de scie pour lames finales est possible en option. Sur un niveau supérieur à part, parallèlement à la fabrication du tablier, la lame finale est coupée à longueur et le perçage pour les buttoirs est mis en place. La butée de la scie est couplée avec la butée de largeur de la machine. Ceci a l’avantage suivant : la scie reprend la cote de largeur du tablier et n’est pas à régler séparément.

Avantages :

  • Processus de fabrication automatisé par commande numérique
  • Transferts de données multiples : manuel, USB, réseau** ou code-barres*
  • Pré-équipée pour mise en réseau y compris carte réseau en format ASCII.
  • Possibilité de télémaintenance
  • Commande confortable par écran tactile
  • Menus et sélection des données simples
  • Programme AV pour la création et le transfert des commandes de production
  • Le nombre de lames à usiner est déterminé automatiquement
  • Utilisation optimale des lames par optimisation des chutes
  • Chargeur avec enfilage automatique des profilés*
  • Changement rapide et en toute sécurité de type et de largeur de lames
  • Vitesse optimisée d’enfilage des lames
  • Pour profilés ajourés et non ajourés
  • Butée de largeur réglable électroniquement avec servomoteur

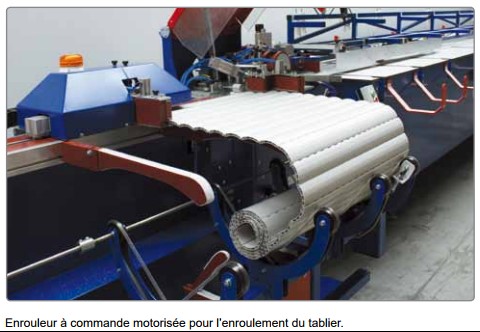

  • Enrouleur motorisé ou, au choix, bras de réception du tablier
  • Surveillance des rouleaux de transport à l’aide de capteurs desécurité
  • Env. 64.000 agrafage sans changement du rouleau de fil
  • Nettoyage des galets d’entraînement par buses à jet large phoniquement isolées
  • Vitesse optimale de coupe de la lame de scie grâce à un deuxième variateur de fréquence
  • Conformité CE

Détails techniques :

Branchement électrique 2,5 kW, 400 V, 50 Hz, 16 A
Branchement pneumatique 8 bar
Consommation d‘air env. 120l/min.
Largeur machine  5.500 mm
Profondeur machine 1.350 mm
Hauteur de travail  1.000 mm
Poids de la machine env. 950 kg
Largeur de tablier  500 mm – 3.500 mm
Impression d’étiquettes (en option) 36 x 89 mm
Branchement pour aspiration (à fournir par le client) avec une puissance d’au moins 2.500 m³/h 2 x 125 mm Ø
